5L zanglamaydigan po'latdan fraksiyonel distillash: Operator uchun qo'llanma

A fraksiyonel distillash ustuniyaqin oraliqlarda qaynash nuqtalariga ega bo'lgan suyuq aralashmalarning tarkibiy qismlarini ajratish uchun juda muhimdir. 5L zanglamaydigan po'latdan yasalgan qurilmada bug'lanishning bir necha bosqichlari, so'ngra qayta oqim va kondensatsiya yordamida oddiy qaynatish yoki bir bosqichli ajralish-ko'ra yuqoriroq tozalik hosil qiladi.

TOPTION 5L zanglamaydigan po'latdan fraksiyonel distillash tizimiXususiyatlarireaksiya, isitish, aralashtirish, qayta oqim va distillashishonchli kichik miqyosda distillashni talab qiladigan-laboratoriyalar uchun mo'ljallangan, ixcham va barqaror qurilmada sozlangan.

• 5L fraksiyonel distillash ustuni tizimi kichik miqyosda samarali tozalash uchun reaksiya, isitish, aralashtirish, qayta oqim va distillashni birlashtiradi.
• Aniq harorat chegaralariga rioya qilish kerak: reaktor 200 gradusgacha , ustunli isitish tasmasi Faqat 200 darajadan kam yoki unga teng.
• To'g'ri o'rnatish-vakuumning barqaror ishlashini ta'minlash uchun qisqichlarni to'g'ri yopishtirish, qisqich tarangligi va dvigatel va aralashtirgichni moslashtirish- muhim ahamiyatga ega.
• Dasturlashtiriladigan reflyuks nisbati tekshirgichi (1:99–99:1) SET yordamida vaqtni aniq sozlash imkonini beradi,<, +, and – keys.
• Magnit voronka to'g'ri elektromagnit joylashishini talab qiladi{0}}agar ulanish muvaffaqiyatsiz bo'lsa, uni 180 daraja aylantiring.

• 5L to'rtta{1}}portli zanglamaydigan po'latdan yasalgan reaksiya kolbasi
• Seramika elektr isitish ko'ylagi (RT–200 daraja)
• Isitish tasmali PH38 × 800 mm fraksiyonel distillash ustuni (RT–200 daraja maksimal)
• Aylanuvchi magnit huni bilan nozik distillash boshi
• Refluks nisbati regulyatori (1:99–99:1)
• PT100 harorat sensori (reaktor + distillash boshi)
• 105 # serpantinli kondensator
• 2 l qabul qiluvchi kolba
• G'ildirakli zanglamaydigan po'latdan yasalgan tayanch ramka
• Tizim PTFE kompozit qistirmalari bilan 304 zanglamaydigan po'latdan foydalangan holda qurilgan bo'lib, vakuum 0,095 MPa dan kam yoki unga teng darajada saqlanishini ta'minlaydi.

✔ 304 zanglamaydigan po'lat kimyoviy qarshilikni oshirdi

✔ Germetik vakuumli muhr (PTFE + kauchuk kompozit)

✔ 20–1200 rpm oralig'ida raqamli aralashtirish

✔ Reaktorni 200 darajaga qizdirish

✔ Ustun izolyatsiyasini 200 gradusgacha isitish

✔ Magnit voronka orqali sozlanishi reflyuks nisbati

✔ Dasturlashtiriladigan reflyuks boshqaruvchisi

Ushbu atributlar tufayli, bu birlik ishonchli haroratni nazorat qilish, reflyuksiya nisbatining yuqori aniqligi va reflyuksiya nisbatini yaxshi nazorat qilish qobiliyatiga ega fraksiyonel distillash ustuni bilan ishlaydigan laboratoriyalar uchun ajoyib imkoniyatdir.

Elektr xavfsizligi birinchi navbatda

• Har doim o'zgaruvchan tok 220V / 50 Gts dan foydalaning.
• Hech qachon quvvat simini tortmang yoki tortmang.
• Sigortalarni almashtirishda bir xil xususiyatlarga ega bo'lganlardan foydalaning.

Keyingi ehtiyot choralari isitishdir

• Maksimal ustunli isitish lentasi harorati 200 daraja.
• Suyuqlikning kurtka ichidagi isitgichga tushishiga yo'l qo'ymang.

Nihoyat, mexanik xavfsizlik

• Barcha portlar yupqa qatlamli vakuumli silikon moy bilan yopishtirilishi kerak.
• Qisqichlar va florokarbonlar-ortiqcha tortilmasligi kerak.

Fraksiyonel distillash ustuni to'g'ri yog'langanda va barcha muhrlangan yuzalar mexanik ravishda hizalanganda eng yaxshi ishlaydi.

Qadam 1 - Ramka yig'ish

Yuk ko'tarish stolini, zanglamaydigan{0}}po'lat tayanchni, so'ngra isitish ko'ylagini o'rnating.

№50 qisqich va qisqichdan foydalanib, zanglamaydigan{1}}po'latdan aralashtirish tayog'i va aralashtirgichni qo'shing.

Qadam 2 - Vanalar va datchiklarni oʻrnatish

№25 shamollatish klapanidan foydalanib, PT100 harorat sensorini o'rnating.

Qadam 3 - Dvigatel va aralashtirish milini tekislash

Rod, dvigatel va aralashtirish muftasi bilan vertikal tekislanganligini tekshiring.

4 --qadam Fraksiyonel distillash ustunini o'rnating

90 graduslik tirsakni o'rnatingvertikal yuqoriga ishora qiladi.

ni tuzatingfraksiyonel distillash ustunitirsagiga 38# qisqich yordamida (ortiqcha siqilmagan).

5 --qadam Distillash boshi va kondensatorni ulash

Pastki qismidagi qabul qiluvchi kolba, yuqori PT100 va o'rnatilgan bosh bilan serpantin kondanseriga butun majmuani mahkamlang.

Qadam 6 - Elektromagnitni o'rnatish

Elektromagnitni o'rnating.

Magnit voronkani ulash uchun elektromagnitni 180 daraja aylantiring yoki agar u buni qilmasa, uni bo'shating.

Qadam 7 - Simlarni ulash jarayoni

Barcha ulanishlarni rozetkaga ulangdistillash minorasi asboblari shkafiva tugatish uchun logotip plitasini biriktiring.

Qayta oqim nazoratchisi fraksiyonel distillash ustuni bo'lingan suyuqlikni qanday ajratishini boshqaradikondensatkondensator chiqishi o'rtasidaqaytishva yon chiqish joyimahsulot.

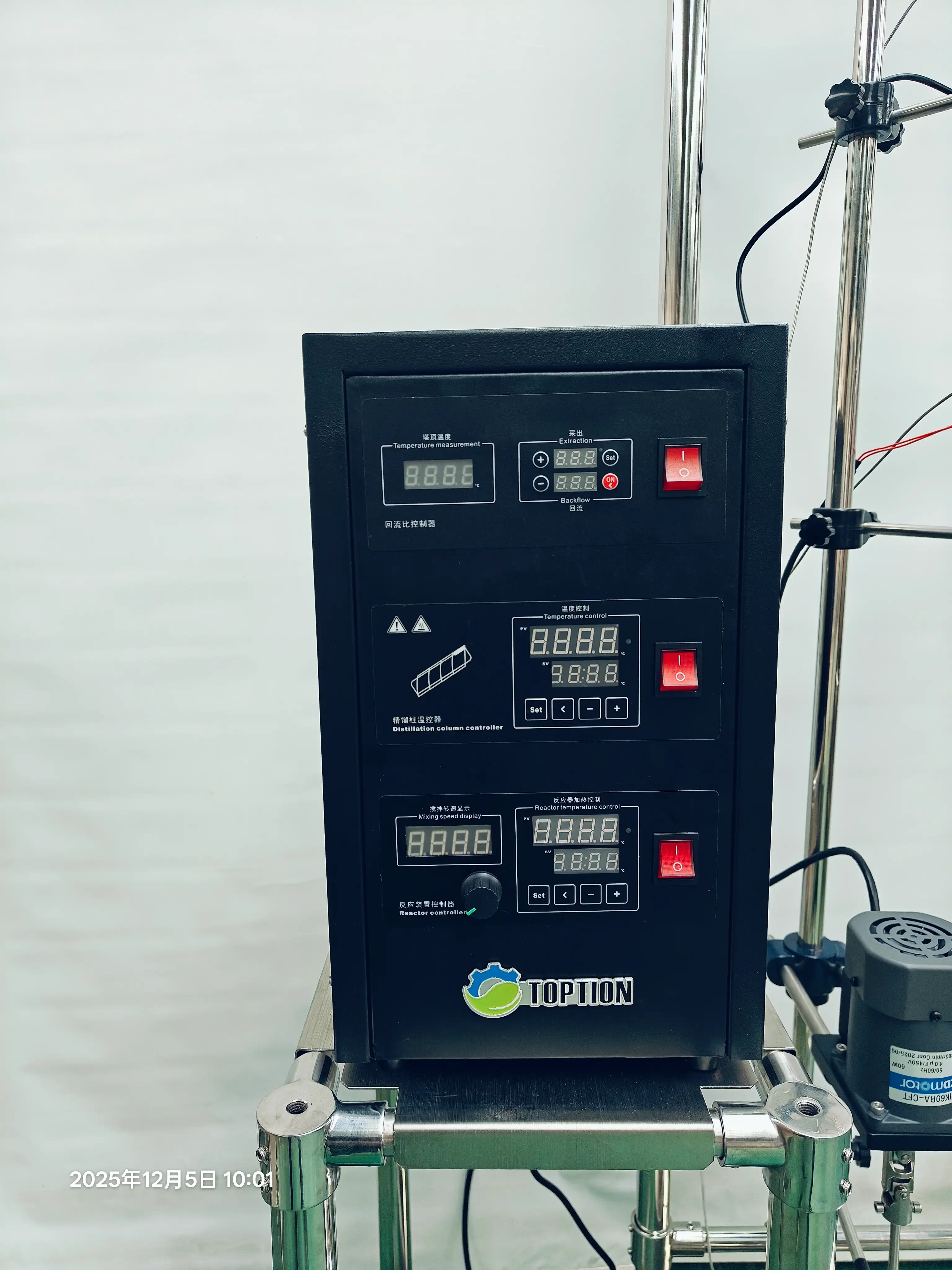

Ish boshlash

Qizil quvvat tugmachasini yoqing.

Chap displeyda ustunning yuqori--harorati ko‘rsatilgan.

O'ng displeyda reflyuks boshqaruvchisi ko'rsatilgan.

Refluks va ishlab chiqarish vaqtini sozlash

Uzoq-bosingSET (2 soniya)sozlash rejimiga kirish uchun.

Displey ko'rsatiladiP-6(normal).

Qisqa-bosingSETvaqt parametrini sozlashni kiritish uchun.

dan foydalaning<vaqt birliklari o'rtasida almashish uchun tugma.

dan foydalaning+ / -vaqtni tahrirlash uchun tugmalar.

Mavjud vaqt birliklari

Ushbu kesish vaqti fraksiyonel distillash ustuniga ichki qayta oqim naqshini barqaror saqlashga imkon beradi.

Ustunli isitish chizig'i fraksiyonel distillash ustuni bo'ylab harorat barqarorligini saqlaydi.

Haroratni qanday sozlash kerak

1. Pechni yoqing.
2. Displeyda PV haqiqiy -vaqt harorati qiymati, SV esa maqsadli harorat qiymatidir.
3. bosingSETraqam holatini sozlash uchun.
4. ▲ yoki ▼ tugmalari yordamida qiymatni o'zgartiring.
5. bosingSETo'zgartirishingizni tasdiqlash uchun.

⚠ Maksimal ruxsat etilgan ustun harorati: 200 daraja.(Isitish lentasi bu chegaradan oshib ketadi.)

Aralashtirish

• Tutqichni boshqarish (20–1200 rpm) bilan sozlang.
• O'chirishdan oldin tugma minimal sozlamaga qaytarilganligiga ishonch hosil qiling.

Reaktor isitish

• PV=joriy reaktor harorati
• SV=reaktorning maqsadli harorati
• Isitish faqat qachon sodir bo'ladiSV > PV

• Hech qanday kuch yo'q.Sug'urta yonib ketgan yoki tarmoq uzilishi mumkin. Tarmoqni, to'xtatuvchini va kabelni tekshiring.
• Isitish yo'q.Buzuq sensor yoki SSR - PT100 qarshiligini tekshiring; quvvat modulini tekshiring va agar kerak bo'lsa, uni almashtiring.
• Barqaror bo'lmagan harorat.PID ning noto'g'ri sozlanishi yoki yomon kontakt - konnektorlarni torting, PIDni qayta sozlang yoki qayta o'rnating; SV qadamlarini tasdiqlang.
• Qo'shimcha "jonli"- Tuproq xatosi. Darhol to'xtating; yerning uzluksizligini sinovdan o'tkazish; malakali xizmatga murojaat qiling.
• Yomon kondensatsiya,Yetarlicha sovutish yoki ortiqcha qaynatish-. sovutish suvi oqimini oshirish; ko'ylagi SVni kamaytirish, reflyuks burchini oshirish.

• Har foydalanishdan keyin barcha yog 'va erituvchi izlarini tozalang.

• Faqat ishlab chiqaruvchi tomonidan taqdim etilgan original qismlardan foydalaning.

Davomiy tozalash, shuningdek, tegishli qisqich tarangligi sizning ruxsat berishda hal qiluvchi ahamiyatga ega bo'ladifraksiyonel distillash ustunieng yaxshi ishlashi uchun.
