Qanday qilib fermentatsiya reaktoridan xavfsiz va to'g'ri foydalanish

Ushbu qo'llanmada o'qituvchilar qanday qilib to'g'ri boshlash, ishlashni boshlash va o'chirishni namoyish etadi5 l fermentatsiya reaktoriModulli apparat va HMI boshqaruvi bilan.Ishga tushirishdan oldin qanday tekshirish kerakligini bilib olasiz, sensorli ekranda (HMI), shp / distersni qanday boshqarish va elektrodlarni qanday tozalash va saqlash va saqlash kerak.

5 l fermentatsiya reaktori reaktori reaktori reaktori qo'llanmasi ushbu hujjat oxirida yuklab olish mumkin.

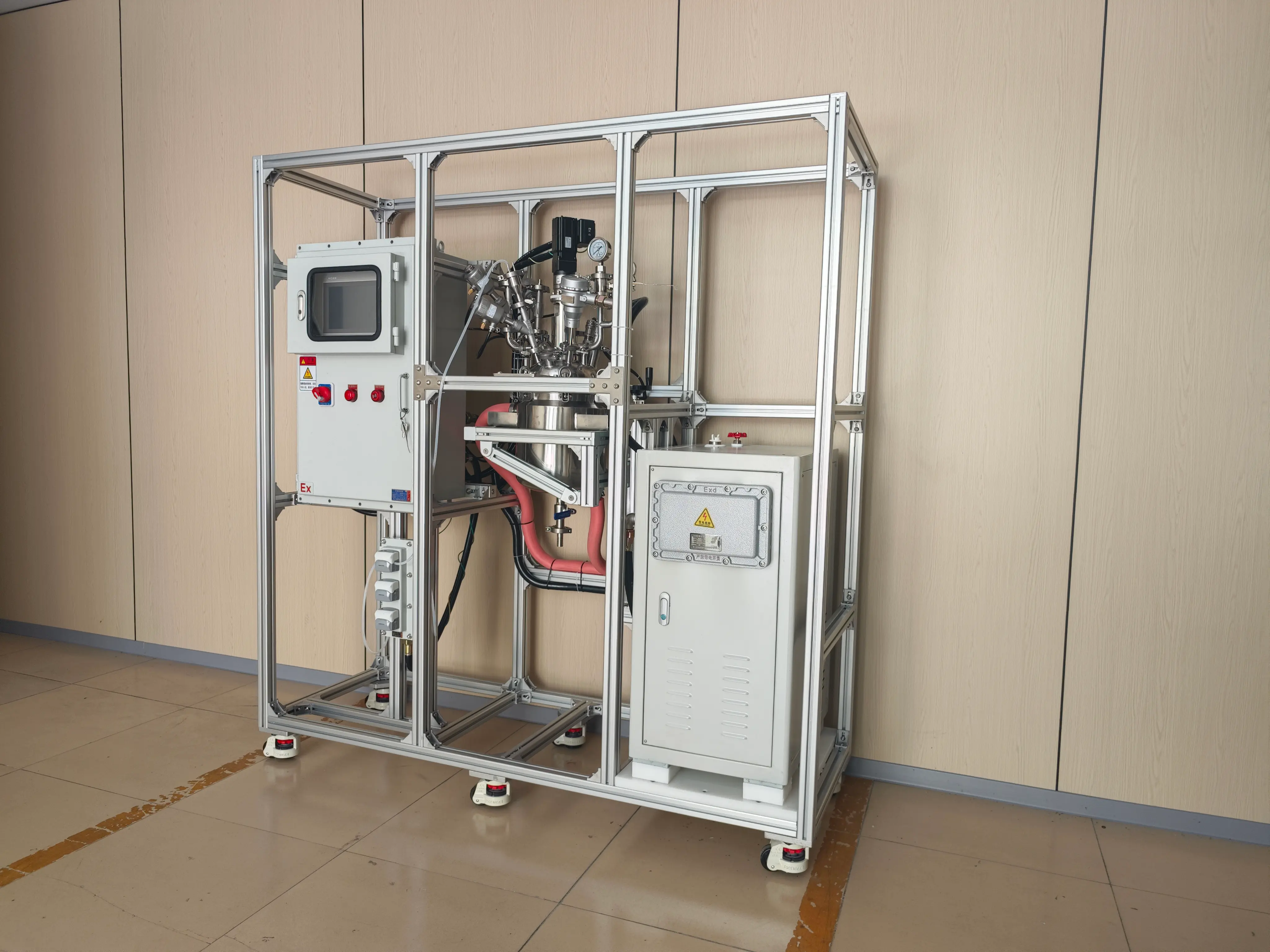

• Tizim bir nechta tarkibiy qismlardan iborat, shu jumladan - suv, tomir, idishni, sensori, qo'lda ko'tarish, qo'lda ko'tarish, mobil ramka va HMI bilan boshqarish katakchasi.
• Avtomatik haroratni boshqarish Sovutish suvini 20-30 daraja va to'g'ri ulangan holda o'rnatilishini talab qiladi. Issiq rozetkani ishonchli drenajga yo'naltirganingizga ishonch hosil qiling.
• Ambutatsiya jarayoni 1-- 1:30 Reducer bilan 5:30 Reducer-ga ega bo'lib, u 1:30 dona avtomobil tezligini 0-3000 RPMga imkon beradi. Bu kemaning tezligi 0-100 rpm gacha bo'lgan tog 'tizmasiga tarjima qilinadi.
• Phistaltika nasoslari aniq boqish va mikro - - darajasini boshqarish uchun javobgardir.
• USB (FAT / FAT32) format tarixni eksport qilish orqali qo'llab-quvvatlanadi, bu esa har bir eksportning maksimal 30 mingtasi.

• To'g'ri ulanishSovuq suvi bo'ladietkazib berishni ta'minlash20-30 darajaIssiqlik uchun - birja yo'lida.
• Maqbul uchunSuv sifati va ta'minoti, filtrlangan musluk yoki tozalangan suv aylanma vositasi sifatida foydalaning. Dastlab, kerak bo'lganda qo'shimcha - yuqori bo'lgan xona haroratida qo'shilishi kerak. 20 darajadan past bo'lganida,5-10 darajaSovutish suvi va liniyalarni to'g'ri izolyatsiyani ta'minlash. Shlanglardan foydalaningkamida 0,5 MPa.
• Foydalanishdan oldinpH elektru, himoya qoplamasini olib tashlashni va bufer eritmasida kalibrlashni o'tkazishni unutmang. Qiyqonchani olib tashlanmaguncha, aralashishning boshlanishi mumkin emas, chunki zarar etkazish ehtimoli bor. Prob olish uchun qo'lda lift mexanizmi ishlating.
• Yopishdan oldin, qopqoq va tanadagi mahkamlagichlarni tekshirib ko'ring. Shuningdek, qo'lda xavfsiz ko'tarilishdan foydalanishni unutmang.

Qurilmani faollashtirgandan so'ng, sensorli ekranni haqiqiy - Vaqt maqomini yangilash va boshqarish variantini taqdim etadi. Saralash navigatsiya paneli joriy vaqt, foydalanuvchi ma'lumotlari, PLC aloqa holati va har qanday faol signallarni ko'rsatadi.

Bundan tashqari, status plitkalari peristaltik oqim stavkasi, valf pozitsiyasi, aralashtirish tezligi, shuningdek suv harorati va suv harorati haqidagi ma'lumotlarni namoyish etadi. Ekrandagi turli tugmachalar teskari tezlik va pH darajasi, harorat va dozish faoliyatini monitoring qilish va nazorat klapanlarini sozlash kabi vazifalarni bajarish imkonini beradi.

Qo'shimcha funktsiyalar, jumladan parametr sozlamalari, kalibrlash parametrlari, tarixiy ma'lumotlarni ko'rish, signallarni va kuzatuvlarni kuzatish va kuzatuvlarni kuzatishni taklif etadigan xususiyatlar mavjud.

• Suv - Vanna harorati birligiNasos, isitgich, issiqlik - almashtirgich, sovuli solingan solenoid va sensorlar kiradi. Dastur haroratni avtomatik ravishda tartibga solish uchun sensor signallaridan foydalanadi. Kasaba loopi sovutish suviga to'g'ri ulanganligiga ishonch hosil qiling va suv harorati samarali sovutish uchun 20-30 darajadan oshadi.
• Kuchli haydovchi tizimiServo drayveri va portlash - 1:30 Reducer-ga biriktirilgan dvigateli mil va pervanelni o'tirish uchun ishlatiladi. Motor 0-3000 rpm tezlikka erishishi mumkin, natijada tomir tezligi taxminan 0-100 rpm.
• Aniqlikka erishishpH nazoratiPeristaltik dozalar orqali mikro - oziqlantirish texnikasi.
• Kemaning harorati uchun sensorlar,pHvaQilmoqilgari eslatib o'tilgan dastlabki pH protseduralariga muvofiq foydalanish kerak.

• Ta'minlashto'g'ri nazorat, Tavsiya etilgan diapazonda RPMni rostlang va u ishlayotganligini tasdiqlang. Tushunish izchil harorat va pHni boshqarish paytida o'qishlarni davom ettiradi.
• Bir martapHTo'g'ri kalibrlangan bo'lib, o'rnatilgan -} pH rejasini sozlash va ANT PH rejasini faollashtirish uchun davom eting.
• JarayonidozalashQo'lda, doimiy ravishda, doimiy ravishda yoki tsikl bilan, belgilangan vaqtni (t) doimiy tezlikda (t) bajarishi mumkin.Klapanlarkeyin valf paneli orqali ishlaydi.
• Mavjud variantlar sozlashni o'z ichiga oladiFoydalanuvchi va tizim sozlamalari,Operatorlar, menejerlar va SHMS va SHMLAR UChUN RAQAMLAR, parollarni almashtirish, kommutatsiyalarni almashtirish, zavod parametrlarini tiklash va peristaltik holatni boshqarish uchun ruxsatnomalar o'rnatish va peristaltik holatni tiklash. Agar operatsiya yoki elektrodli aloqa bilan bog'liq muammo paydo bo'lsa, u qizil ogohlantirish bilan ko'rsatiladi.

1. Yoqishdan oldin, suv sifati va xona harorati to'ldirish uchun mosligini ta'minlang. Shuningdek, sovutish chog'ida ishonchli drenajga to'g'ri keladiganligini tasdiqlang (Eslatma: issiq chiqish qizib olinadi). Va nihoyat, pHuliblanishni qopqoq bilan to'ldiring.
2. Yoqish va kirishda, PLC aloqa va signal indikatori to'g'ri ishlashini ta'minlang. Ikkita - Barcha kemalararo interfeyslar va yordamchi aloqalar o'rnatilganligini tekshiring.
3. Aralashtirishdan boshlang, so'ngra aylanish nasosini faollashtiring va jarayon uchun haroratning harorat rejimini tanlang. Bir marta tanlangan bo'lsa, haroratni boshqarish va agar kerak bo'lsa, pH nazoratini faollashtirish. HMI ushbu harakatlarning har biri uchun maxsus tugmalarni taklif qiladi.
4. Ishlayotgan bo'lsa-da, - vanna darajasini, - suv harorati va boshqa issiqlik muammolarini oldini olish uchun suv bosimi va suv bosimi.
5. O'chirish, haroratni pasaytirish, to'xtatish, yozuvlar va bildirishnomalarni saqlash.

• Tizimning tarixini eksport qilish, birinchi navbatda tizim konfiguratsiyasiga kiring va so'rovingiz uchun vaqt oralig'ini belgilang. Keyin ma'lumotlarni saqlangUSB drayveri yog 'yoki fat32 deb nomlangan.Shuni yodda tutingki, har bir eksport 30,000 rekord bilan cheklangan. Agar siz undan ko'proq ma'lumotga ega bo'lsangiz, uni bir nechta partiyada olib chiqing. Oldingi ma'lumotlarni takrorlashni oldini olish uchun aniqligini aniqlashni va o'z tarixingizni muntazam ravishda eksport qilish va tozalash uchun ishonch hosil qiling.
• TekshiringSignallar ro'yxatiMuammolarni bartaraf etishda yordam berish uchun vaqt, yorliq, tur, limit, limit, limit va tavsif sifatida ma'lumotlar uchun.
• Saqlangan tekshiringTrend egri chiziqlarTasodifiy tahlil qilish uchun ketma-ket chiqish uchun postning va kattalashtirish uchun etarli darajada kursorlar va rang afsonasi va rangi afsonasi.

1. Quvvat va to'siqlarning umumiy xavfsizligi.Quvvatdan to'g'ri foydalanishni ta'minlash; Hali ham quvvatlanganda, portlash bo'yicha portlash - Portlash vositasi ochishga urinmang; Dozalar, isitish yoki sovutish moslamalari uchun uy-joylarni ochishdan saqlaning. Elektr imtiyozlari yuzaga kelganda jarayon sharoitlarini sinchkovlik bilan baholang va har qanday zaruriy qo'llanmalarga zudlik bilan qatnashing.
2. Issiqlik almashinuvi paytida sovutish - suv ombori suvini bo'shatishni ta'minlangissiq haroratdan kuyib ketmang.
3. Tozalik va to'g'ri saqlashni ta'minlashelektrodjuda muhimdir.

• Membranani tozalash uchun alkogol yoki aseton kabi organik eritgichlardan saqlaning, chunki ular plyonka va uy-joylarga zarar etkazishi mumkin.
• Aniq o'lchashni ta'minlash uchun membranani ho'llash va pufakchalarni oldini olish, shuningdek, barqaror oqimni ushlab turish (ideal sezilarli tezlikda)0.3 m/s). Agar ommaviy axborot vositalari harakatlanmasa, shunchaki probni diqqat bilan bajaring.
• Qisqa - atamalarni saqlash uchun membranani toza suvga qo'ying. Uzoq vaqt - muddati davomida,Yangi qopqoqdan foydalaningva uni tik turgan holda saqlashdan oldin ozgina saqlash suyuqligi yoki toza suv qo'shing (quruq- elektrolitda saqlanmang yoki namlang).
• Noto'g'ri diagnostikalarda pufakchalar, kabeling, elektrolitlar o'limi, membrana qarish va nol {{0} kislorod muammolari kiradi. Har bir uchun tegishli vositalar mavjud.

• Portlash vositasi 0-3000 rpm va 1:30 Reducer-dagi portlashning zararli drayveridan foydalanib, soat 0 --- -} 100 RPMning tezlik oralig'ida.
• Ideal sovutish - Suv harorati 20-30 daraja. Biroq, 20 darajadan past haroratni talab qiladigan jarayonlar uchun izolyatsiyalangan chiziqlardan foydalaning va 5-10 daraja sovutish suvidan foydalaning. Shuni ta'kidlash kerakki, shlangning reytingi 0,5 MPa ga teng yoki undan katta bo'lishi kerak.
• Tiraj uchun ishlatiladigan suv filtrlangan yoki tozalangan musluk suvi bo'lishi kerak. Dastlabki to'ldirish va yuqori - uchun xona harorati uchun suvdan foydalaning.
•
• "Fermentatsiya uchun qanday reaktorlar" mavzusida foydalanamiz, deb hisoblash foydali bo'lishi mumkin bo'lgan ba'zi muhim eslatmalarni to'pladik.

Izchil SOP-ga binoan fermentatsiya reaktoringizning to'g'ri ishlashini ta'minlang. Suvning sifati va haroratini tekshirishdan boshlang, so'ngra aralashtirish va tirajni boshlashdan oldin PH elektrodini olib tashlang va sozlang. HMI-dan haroratni va pHni tartibga solish uchun foydalaning. Suvning darajasini, haroratini va bosimini kuzatib boring, ma'lumotlarni muntazam ravishda eksport qiling, signalizatsiya bilan signalni muntazam ravishda va to'g'ri ushlab turing. Ushbu qadamlarga rioya qilib, siz jihozlaringizni ham, jarayoningiz natijalarini himoya qilishingiz mumkin.

[Tugmasini bosing: Yuklab olish5L biologik fermenterFoydalanish bo'yicha ko'rsatmalar dok. ►)
